双绞线如何制作?双绞线水晶头制作步骤介绍

2017-10-21 来源:买卖宝

双绞线在我们正常居家环境和办公场所里是经常使用到的,它是一种综合布线工程中最常用的传输介质,是由两根具有绝缘保护层的铜导线组成的。

双绞线如何制作?双绞线水晶头制作步骤介绍

双绞线在我们正常居家环境和办公场所里是经常使用到的,它是一种综合布线工程中最常用的传输介质,是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消,有效降低信号干扰的程度。下面小编将为大家介绍双绞线的制作方法,双绞线的制作步骤等内容。

首先准备好制作材料:双绞线、水晶头、双绞线网线钳、压线钳,双绞线可到买卖宝商城选购,品牌种类齐全。

如何制作双绞线水晶头-制作步骤

1.用双绞线网线钳(当然也可以用其他剪线工具)把5类双绞线的一端剪齐(最好先剪一段符合布线长度要求的网线),然后把剪齐的一端插入到网线钳用于剥线的缺口中,注意网线不能弯。

2.稍微握紧压线钳慢慢旋转一圈(无须担心会损坏网线里面芯线的皮,因为剥线的两刀片之间留有一定距离,这距离通常就是里面4对芯线的直径),让刀口划开双绞线的保护胶皮,拔下胶皮。当然也可使用专门的剥线工具来剥下保护胶皮。注意:剥线长度通常应恰好为水晶头长度,这样可以有效避免剥线过长或过短造成的麻烦。剥线过长则不美观,另一方面因网线不能被水晶头卡住,容易松动;剥线过短,因有外皮存在,太厚,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触。

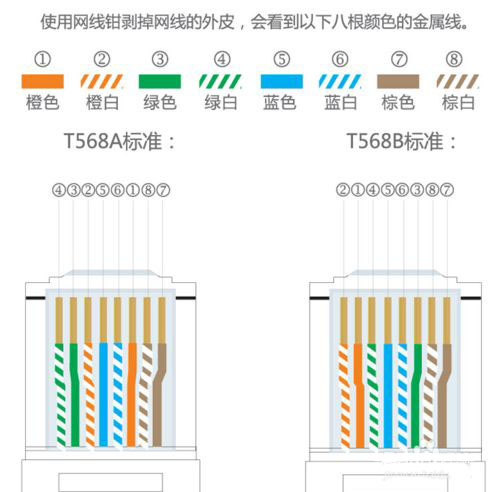

3.剥除外皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。

4.把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺,排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后,由于线缆之前是相互缠绕着的,因此线缆会有一定的弯曲,应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单,利用双手抓着线缆然后向两个相反方向用力,并上下扯一下即可。

水晶头制作

5.把线缆依次排列好并理顺压直之后,应该细心检查一遍,之后利用压线钳的剪线刀口把线缆项部裁剪整齐。

6.把整理好的线缆插入水晶头内。需要注意的是,要将水晶头有塑造料弹簧片的一面向下,有针脚的一面向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己。此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿IU一45头内的8个线槽插入,一直插到线槽的顶端。

注意:裁剪的时候应该是水平方向插入,否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话,可以在这里将过长的细线剪短,保留去掉外层保护层的部分约为15mm,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线缆不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。在最后一步的压线之前,可以从水晶头的顶部检查,看看是否每一组线缆都紧紧地顶在水晶头的末端。

7.压线。在最后一步压线之前,此时可以从水晶头的顶部检查,看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了,把水晶头插入后,用力握紧线钳,若力气不够的话,可以使用双手一起压,这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内,施力之后听到一声轻微的“啪”即可。

8.压线之后水晶头凸出在外面的针脚全部压入水晶并头内,而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。到此,水晶头就制作完毕了。

通过上面的详细的介绍,大家对双绞线的制作应该也有了一定的了解。如果情况允许的话,建议大家可实际动手操作下。如果制作过程中有什么不是很清楚的地方,我们也可以请教专业的人士。
