如何测量三相异步电动机的绝缘电阻

2017-08-21 来源:买卖宝

以380V三相异步电动机为例:1、对于380V电动机,选用500V或者1000V等级的摇表。2、测量时候,要验电。

如何测量三相异步电动机的绝缘电阻

以380V三相异步电动机为例:

1、对于380V电动机,选用500V或者1000V等级的摇表。

2、测量时候,要验电。要在没电情况下,没电的情况下,没电的情况下,重要的事情说三遍。

3、拆开各绕组之间的连接片,用万用表测量各个绕组的直流电阻,检查绕组是否完好。

4、先测量绕组对地的绝缘电阻,测试前先对摇表进行完好性测试,做一次开路和短路测试,正常后,摇表L端接绕组,E端接电机外壳,摇动摇表,保持匀速120r/min,1min后,读取读数,阻值不得低于0.5兆欧。

5、测量相间绝缘,摇表L端接一组绕组,E端接另外一组绕组,摇动摇表,保持匀速120r/min,1min后,读取读数,阻值不得低于0.5兆欧。然后更换绕组,三绕组两两相测。

6、测量完毕后,如果正常,恢复电动机的连接片和接线。如果不正常,要对电动机进行恢复绝缘处理,一般是烘干或者浸漆处理。

三相异步电动机

测量对地绝缘电阻

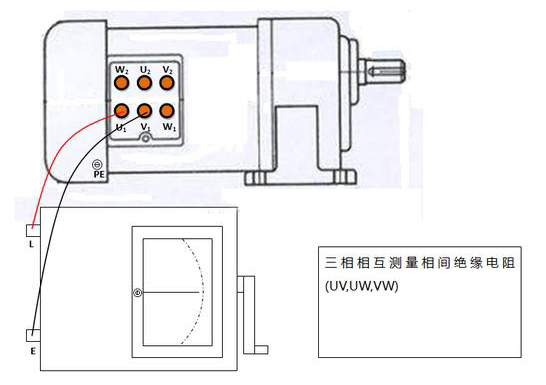

测量相间绝缘电阻

PS:电动机绝缘降低的原因和处理的方法:

(1)电动机绕组受潮。应进行烘干处理;

(2)绕组上灰尘及碳化物物质太多。需消除灰尘;

(3)引出线和接线盒内绝缘不良。应重新包扎;

(4)电动机绕组过热老化。应重新浸漆或重新绕制。

相关标签: 三相异步电动机
