带开关插座该怎么接线呢?买卖宝教您几招轻松搞定

2017-09-05 来源:买卖宝

家庭装修时,房间安装开关插座是必不可少的环节,但是在安装过程中,该如何接线呢,下面买卖宝小编跟大家介绍下该怎么接线,教您几招轻松搞定开关插座接线。

带开关插座该怎么接线呢?买卖宝教您几招轻松搞定

家庭装修时,房间安装开关插座是必不可少的环节,但是在安装过程中,该如何接线呢,这其中还是有很多细节的,下面买卖宝小编跟大家介绍下该怎么接线,教您几招轻松搞定开关插座接线。

第一、开关插座安装

开关插座的安装必须在木工、油漆工完工之后进行,首先要将开关插座底盒中的灰尘、杂质等清理干净,以免影响电路工作。

第二、电源线处理

将盒内甩出的导线预留出一段,以备以后维修时使用,然后开始削线芯,注意不要碰伤线芯,接着将导线按照顺时针方向缠绕在带开关插座对应的接线柱上,并旋紧压头,注意应保证线芯不外露。

第三、带开关插座三线接线方法

火线、零线和地线需要正确连接插座的接口。火线应接入开关2个孔中的一个,在另一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内。地线接入插座3个孔中的E孔内。如果错接零线与地线,使用电器时会出现黑灯、开关跳闸等情况。

买卖宝上汇集众多开关插座知名品牌,公牛、西门子、现代电气等,产品设计人性化,五金结构一体化,导电性好,耐磨损。

家庭装修

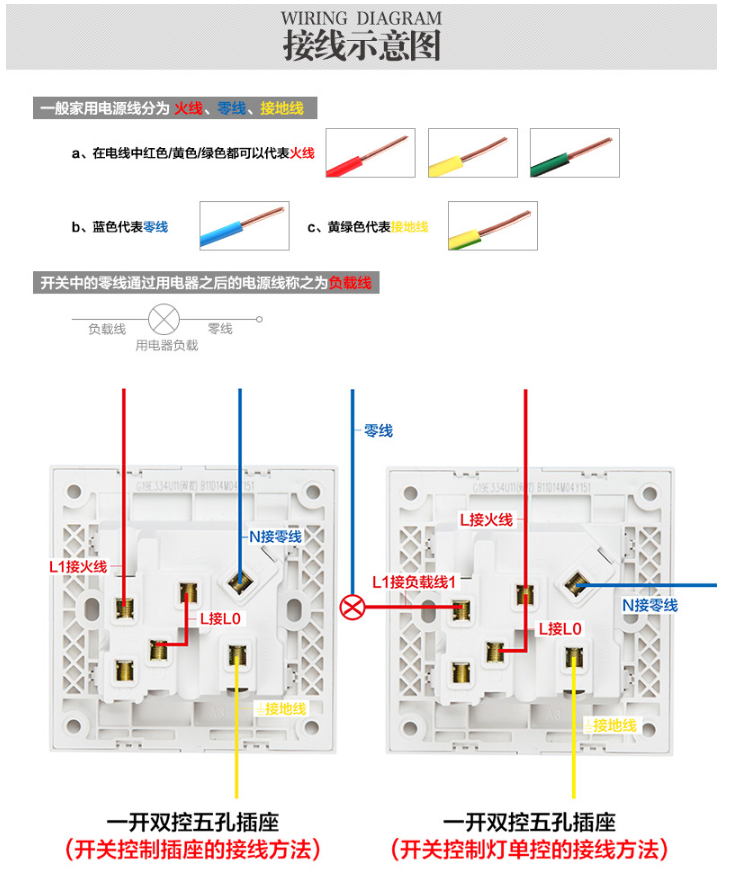

  (公牛开关接线示意图)

第四、开关插座固定

将底盒子留出的导线从塑料台的出线孔中穿出,然后将塑料台紧贴于墙面,用螺丝将其固定在底盒子上。固定好以后,将各自的位置从开关插座的线孔中穿出来,并将导线压紧。

第五、带开关插座面板固定

将带开关插座紧贴于塑料台上,摆正方向位置,然后使用工具将螺丝固定住,盖上装饰板即可。

上面就是带开关插座的接线方法,其实并不复杂。各位亲们只要在动手安装开关插座时,认真对照接线图,就可以正确地对接三条线了。
